1 Télécommande par LANC

Cette télécommande comprend 17 touches, et un commutateur "VTR record" ; elle permet 16 actions modifiables, la 17eme "Power ON" n'étant pas paramétrable.

Mode "camera"

Zoom : 3 vitesses + pas à pas

Focus : 1 vitesse + pas à pas

Autofocus ON/OFF : active/désactive l'autofocus

Camera Record ON : par bouton poussoir (contact fugitif) ou par commutateur (contact tenu : l'enregistrement démarre lorsque le contact est fermé et s'arrête lorsque le contact est ouvert)

Stop : par bouton poussoir (contact fugitif) ou par commutateur (ouverture du contact) ; ici stoppe l'enregistrement.

Power OFF : consommation voisine de zéro, le microprocesseur de la télécommande n'est plus alimenté.

Power ON : sans commentaires

Idéal pour l'utilisation en caisson

Le magnétoscope enregistre tant que le commutateur "VTR record" est fermé ; la touche STOP, étant prioritaire, permet l'arrêt dans tous les cas de figure

TOUCHE	FONCTION
key 0	power off
key 1	focus manual/auto
key 2	start/stop record
key 3	record (push button or switch)
key 4	zoom wide slow
key 5	zoom tele slow
key 6	zoom wide fast
key 7	zoom tele fast
key 8	focus close, one step
key 9	focus far, one step
key A	zoom wide, one step
key B	zoom tele, one step
key C	focus close
key D	focus far
key E	zoom wide medium speed
key F	zoom tele medium speed

Le source du programme est suffisamment documenté pour permettre de reparametrer l'utilisation des touches.

Le programme original se trouve à cette adresse : http://personal.nbnet.nb.ca/dmeed/pic_lanc.html

Voir le site http://www.boehmel.de/lanc.htm pour avoir des infos sur les codes LANC disponibles

Les touches peuvent être autorepeat (ex : variation continue du zoom) ou non autorepeat (one step =pas à pas)

Les 4 resistances de 10K en serie avec RB4 à RB7 sont facultatives

Les 4 resistances de forcage au +5V des sorties RB0 à RB3 peuvent etre supprimées en activant le forçage au + par logiciel

Nota : Réduction du volume du montage Les 4 resistances de 10K en serie avec RB4 à RB7 sont facultatives Les 4 resistances de forçage au +5V des sorties RB0 à RB3 peuvent etre supprimées en activant ce forçage au + par logiciel

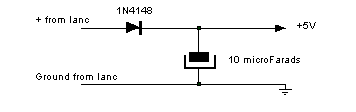

Alimentation :

L'alimentation, fournie par la prise LANC, notée 5V sur le schéma peut être comprise entre 4,5 et 6V.

Brochage du LANC :

Les outils gratuits (freeware) indispensables (PC seulement, désolé) :

-Programmateur : "JDM programmer" à brancher sur le port série RS232 : http://www.jdm.homepage.dk/newpic.htm

-Logiciel de programmation : "ICProg" : http://www.ic-prog.com/index1.htm

-Editeur/compilateur/linker : "MPLAB" de Microchip (uniquement si vous voulez modifier le programme)

 http://www.microchip.com/1010/pline/tools/picmicro/devenv/mplabi/

 Le programme original de David Meed, adapté par mes soins : telecommande.zip

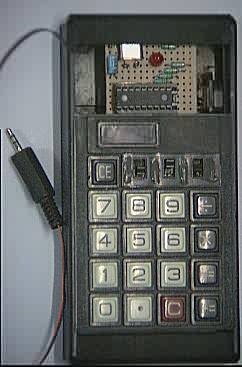

Quelques images du prototype :

Sommaire

2 Interface Digital8/tri-CCD

A l'origine de ce projet, l'utilisation d'une camera tri-CCD avec un enregistreur Digital8.

Sachant qu'un enregistreur numérique de la classe DV ou D8 est supérieur sur bien des points au Betacam SP, j'ai voulu réaliser un interface caméra d'épaule/D8.

Le module ci dessous ne sert qu'à assurer la mise en route de l'enregistreur à partir de la caméra et à allumer le voyant RECORD dans le viseur de la camera. Les signaux vidéo et audio sont transmis directement de la camera au D8.

Le programme assure maintenant l'indication de fin de K7 et fin de batterie de l'enregistreur.

Caractéristiques :

Module autonome alimenté par la prise LANC

Connection caméra par la prise multifonctions 14 broches

Microcontrôleur 16F84 : puissant, facile à programmer, faible consommation, faible prix.

Lorsque la caméra donne l'ordre d'enregistrer, le 16F84 commande, via le LANC, la fonction RECORD et lorsque le magnetoscope enregistre, le 16F84 allume la led RECORD/TALLY dans le viseur de la caméra.

J'ai repris un programme de David MEED avec quelques adaptations.

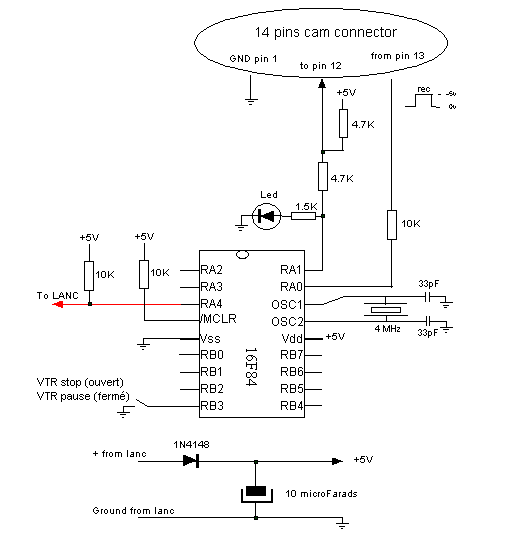

schéma :

La LED, facultative, est un témoin de bon fonctionnement (s'allume une fraction de seconde à la mise sous tension, si tout va bien) et un témoin d'enregistrement.

L'alimentation, fournie par la prise LANC, notée 5V sur le schéma peut être comprise entre 4,5 et 6V.

Les outils sont les mêmes que dans le projet précédent.

La nouvelle version du programme : Interface.zip

Fonctions :

-record start/stop

-arret d'enregitrement en PAUSE ou STOP (selon etat de la pin RB3)

-power on/off du recorder depuis la camera (par RB4, si la camera alimente le PIC16F84)

-indication "record" pendant l'enregistrement

-indication "low bat" pendant l'enregistrement (la led "record" clignote)

-indication "tape pre-end" pendant l'enregistrement (la led "record" clignote)

Si le VTR est indisponible (non connecté, pas de batterie, etc...) la led "record" flashe toutes les 5 secondes dans le viseur

Attribution des pins du 16F84 :

RA4 : communication LANC

RA0 : recoit l'information de commande de record (+5v -> record ; 0v-> STOP ou PAUSE)

RA1 : indication du "record" et de la mise sous tension de l'enregistreur, obligatoire sur les cameras Sony équipées du connecteur 14 pin :

0v = recorder off (command on pin 13 unavailable)

+2.5v = recorder on (command on pin 13 available)

+5v = mode record (record led is on)

RB3 : Nc -> mode STOP ; ground -> mode PAUSE

RB4 :

goes high -> send "power on"

low -> send "power off", continuously

notes :

Si RB3 et RB4 sont laissées "en l'air" (Hi-Z), les "weaks pull-up resistors" du 16f84 les maintiennent à l'etat haut. RB3-> mode STOP, RB4 -> "power on"

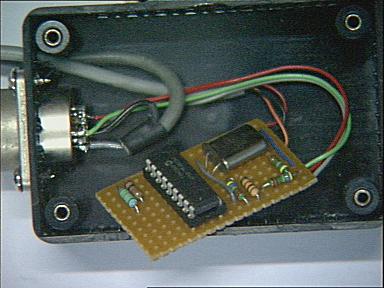

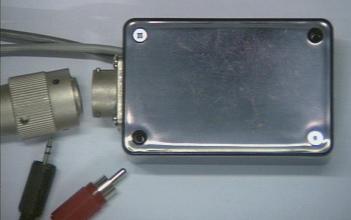

Vues du montage :

 Le module ampli son (de -20dB ou -60dB sortie camera vers entrée ligne du magneto) n'est pas sur les images.



Autre option : intégration du module dans un "camera adaptor" CA325 Sony

Le module est alors alimenté par la caméra, ce qui permet la mise en route ou l'extinction du VTR suivant que la caméra est sous tension ou non.

La diode schottky peut etre du genre BAT48.

Le +5V est pris sur la broche B20 et la masse sur B21 du connecteur 50 points à l'intérieur du boitier CA325

La connection A13 vers ce meme connecteur permet de gerer le "power-save" si le CA325 est accouplé à une caméra DXC327A & B, DXC537 ou DXC637. Sans effet si la caméra est une DXC325 ou DXC327.

C'est ici RB4 qui se charge de la detection de tension, le condensateur de 470 uF permet de conserver suffisamment d'energie sur le 16F84 pour envoyer un "power off" vers le VTR.

Au redemarrage le 16F84 envoie systematiquement un "power on", puis un "data screen" *

*pour faire afficher les parametres du VTR dans le viseur, lorsque l'on appuie sur la commande "RET" de la camera si le retour video est cablé, si le menu du VTR est sur "data video out" , et si le VTR possede une sortie video séparée (sinon les info, time code, etc ne sont disponibles qu'en mode STOP)
